环境温度对红外热像仪MRTD测试的影响

红外热像仪在军事和工业领域中具有重要应用，其成像质量和清晰度至关重要。影响红外成像系统性能的一个重要因素是环境温度。特别是最小可分辨温差（MRTD），即红外热像仪区分不同温度物体的能力，受到周围环境条件的显著影响。本文探讨了环境温度如何影响红外热像仪的MRTD，重点进行了理论和实验分析。

引言

红外热像仪是现代战争、工业应用和研究中的关键工具，因为它们能够检测热量变化。随着军事应用技术的不断进步，红外热像仪在热信号检测中变得至关重要。然而，这些设备对环境温度变化十分敏感，环境温度的变化可能会显著降低其成像质量。本文考察了环境温度与MRTD之间的关系，提出了一个量化因子，用以考虑温度引起的图像质量变化。

红外成像原理与MRTD

红外热像仪的工作原理是通过探测物体发出的红外辐射来获得可见的热像图，物体的红外辐射与其温度和发射率成正比。探测器捕捉到的红外辐射通过光学成像系统转化为电信号，最终生成热像图，显示物体表面的温度分布。评估红外热像仪性能的关键参数是MRTD，它定义了热像仪能够区分的目标和背景之间的最小温差。

MRTD受到多种因素的影响，包括系统的光学设计、探测器的敏感度以及最重要的环境温度。温度波动会改变目标和背景的红外辐射，这反过来又影响热像仪区分物体的能力。

环境温度的影响

温差与红外辐射之间的关系遵循斯特藩-玻尔兹曼定律和黑体辐射理论。随着环境温度下降，物体发出的红外辐射也随之减少。这种辐射强度的减弱意味着，红外热像仪需要更加敏感才能检测到温差，导致最小可分辨温差（MRTD）增大。

本研究的关键发现是，MRTD和环境温度影响因子遵循相似的趋势。随着环境温度的下降，红外热像仪区分更小温差的能力减弱，从而增大了MRTD。研究表明，MRTD与环境温度因子呈正相关，该因子用于解释不同温度条件下辐射强度变化对成像质量的影响。

实验分析

为验证理论分析，进行了制冷型和非制冷型红外热像仪的实验。实验中，将红外热像仪置于温控环境中，测量在不同环境温度下其分辨温差的能力。结果表明，制冷型和非制冷型红外热像仪在低温环境下的MRTD均显著增大。

例如，制冷型红外热像仪（工作波长为3-5µm）在低温条件下，其MRTD比常温时增加了大约九倍。类似地，非制冷型长波红外热像仪（8-12µm）在低温条件下的MRTD也出现了显著的增长，MRTD值增加了2到2.5倍。这些结果凸显了环境条件对红外热像仪性能的关键影响。

结论

本研究表明，环境温度对红外热像仪性能有显著影响，尤其是在MRTD方面。本文提出的环境温度影响因子为量化这种影响提供了一种方法，并可以评估在不同温度条件下红外热像仪的性能。研究结果强调了在评估红外热像仪的成像质量时，必须考虑温度应力对设备的影响，特别是在温度波动较大的环境中。所提出的方法可用于改善红外热像仪在多变环境条件下的设计和操作准备。

设备推荐

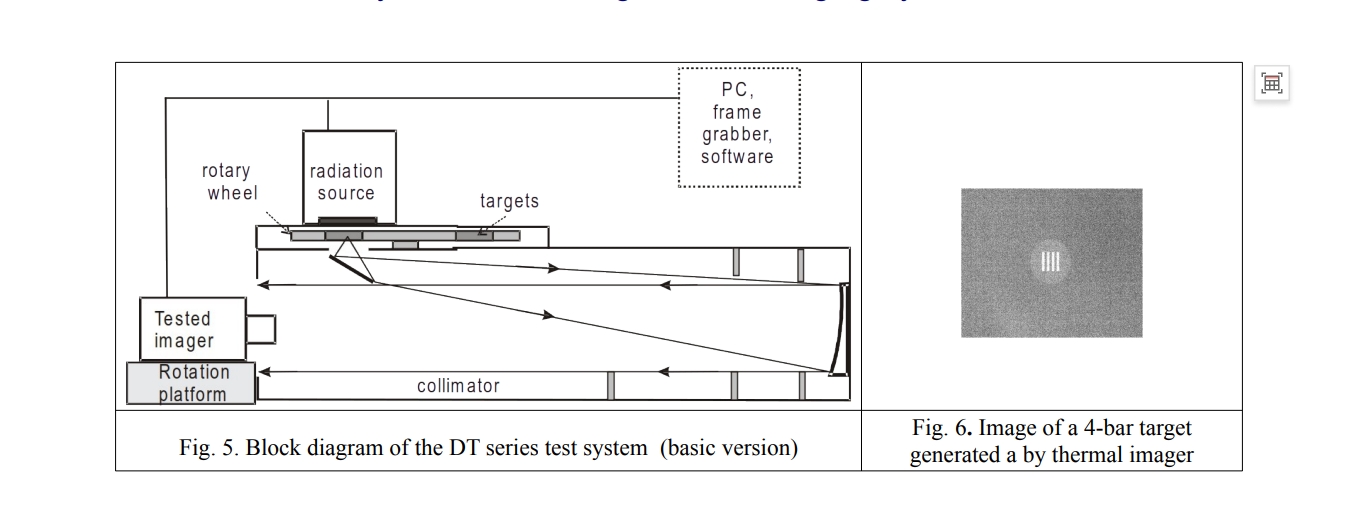

DT热像仪测试系统

DT系列系统是一个模块化测试系统，专为实验室和仓库条件下热像仪的全面测试和调整而设计。该系统可配置为不同版本，以满足不同的测试和瞄准需求，适用于几乎市场上所有类型的热像仪。系统的核心优势在于其灵活性，能够根据不同的需求进行定制。

测试能力

DT系统能够测量热像仪的众多性能参数，常见的测试项目包括：

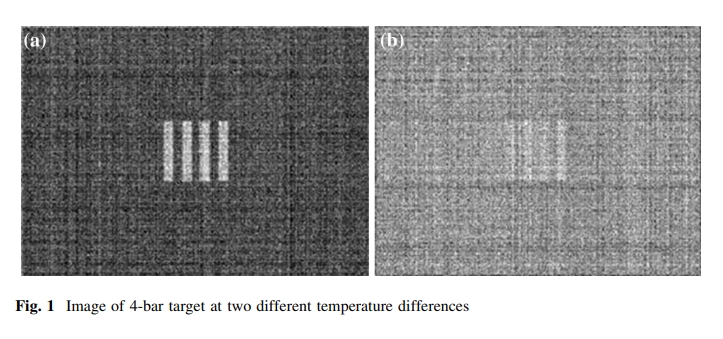

• MRTD（最小可分辨温差）

• NETD（噪声等效温差）

• MTF（调制传递函数）

• FOV（视场）

• FPN（固定模式噪声）

• 图像质量评估等

更多技术详情，请联系上海明策电子科技技术工程师！
