TWAP 1-11L 投影仪：广角图像投影测试

在现代热成像技术中，精确的图像投影和测试至关重要，尤其是对于高分辨率和广视场角的热成像仪。TWAP 1-11L 投影仪正是应对这一需求而设计的，专为测试热成像仪提供理想的解决方案。本文将详细介绍该投影仪的设计特点、测试性能及应用领域。

一、概述

TWAP 1-11L 是一款广角图像投影仪，采用了宽视场角的折射型光学系统，专为长波红外（LWIR）波段的热成像仪测试而优化。其主要特点包括小型化设计、较大的投影角度（至少11º）以及适合测试宽视场角热成像仪的能力。这些设计使其成为实验室环境中对小型热成像仪或任何需要紧凑型LWIR图像投影仪的理想选择。

二、设计原理

TWAP 1-11L 投影仪由七个核心组件构成：CR110 折射型准直镜、TS3 目标滑架、三个可更换目标、TCB-1.5D 黑体、PP20 投影平台、笔记本电脑及 TWAP 控制软件。投影仪通过调整这些组件的配置，能够投影出高质量的图像，进行精准的热成像仪测试。

1. 折射型准直镜

TWAP 1-11L 使用的是折射型、非球面三联准直镜。这种设计使得投影仪可以在较小的体积下提供较宽的视场角，最大可达到11º。折射型准直镜相比反射型准直镜，其视场角较大，但分辨率稍逊，这一妥协是为了实现紧凑和高效的投影系统。

2. 目标滑架与黑体

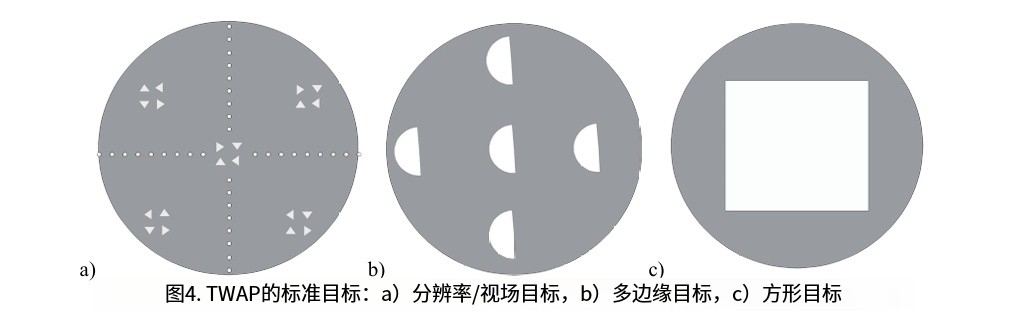

投影仪配备了一个电动控制的目标滑架，能够精确定位三个标准目标，角度大小为11º。每个目标都可以根据客户需求设计不同的图案。黑体的温度范围从0°C到100°C，可以精确调节，以控制投影图像的热对比度，这对于热成像仪的温度敏感性测试至关重要。

三、技术参数

TWAP 1-11L 投影仪在多个方面表现出色，特别是在其分辨率、温度控制及适应性方面：

1. 视场角：投影仪的视场角为11º，适合于大多数热成像仪的广角测试。

2. 光谱波段：其工作波段为8-12μm的长波红外（LWIR）波段，符合大多数热成像仪的工作波段。

3. 分辨率：投影仪的分辨率至少为5 lp/mrad，适合测试分辨率要求较高的热成像仪。

4. 温度调节：黑体的温度范围可调，从0°C至100°C，提供了精准的热对比度调节。

5. 目标设计：配有三个11º角度的目标，且目标图案可根据客户需求定制，适用于多种测试场景。

6. 操作温度范围：适应环境温度范围为15ºC至30ºC（可选10ºC至40ºC），灵活适应不同的实验室条件。

四、应用领域

由于其小型化和高效能，TWAP 1-11L 投影仪适用于多种测试环境，特别是在需要小型热成像仪或高视场角热成像仪的测试场景中。具体应用包括：

• 热成像仪性能评估：通过精确的图像投影和热对比度调节，测试热成像仪的分辨率、视场角以及温度灵敏度等关键参数。

• 实验室研发：在新型热成像仪的研发过程中，TWAP 1-11L 投影仪提供了一个理想的测试平台，帮助研发人员评估成像效果。

• 小型化热成像设备测试：其紧凑的设计使得该投影仪成为测试小型热成像设备的理想工具。

五、总结

TWAP 1-11L 投影仪作为一款广角图像投影测试设备，凭借其出色的分辨率、广视场角和精确的温控系统，成为了热成像仪测试中的理想工具。无论是在实验室条件下的基础研究，还是在特殊应用中对小型热成像仪的测试，TWAP 1-11L 投影仪都能够提供精确、可靠的测试结果，帮助工程师和研发人员优化和改进热成像技术。
