MRTD（最小可分辨温差）是热像仪的标准性能测量方法。该测量可确定被测红外热像仪的 DRI 范围（检测、识别、识别范围）。

MRTD 测量使用以下方法进行：

• 差分黑体，作为红外参考源

• 一个四条目标，作为参考对象，位于参考源的自发光表面前面

• 将物体投影到被测摄像头前面的准直器

差分面源黑体可以在目标条与其背景（黑体的发射表面）之间设置正或负的温差。MRTD 曲线是通过确定目标和背景之间的最小温差来绘制的，这是区分相机热图像上的 4 个条所需的，作为 4 条目标空间频率的函数。

为了执行快速准确的 MRTD 测试，可以根据视场和相机的分辨率以及准直器的焦距计算具有优化空间频率的 4 bar 目标的模式。

MRTD（最小可分辨温差）详细介绍
MRTD是指红外相机在测试中可以检测到的最小温差。主观MRTD测量遵循STANAG 4349（第1版，1995年）标准进行。

标准技术条件：

• 期望的空间频率（范围从0.19 cy/mm到3.23 cy/mm），具体见右侧表格

• 期望的目标方向（水平、垂直或两者）

• 至少3名观察员，每名观察员进行3次测量

用于MRTD测量的目标
MRTD是通过四个温度值来计算的：
ΔT₁、ΔT₂、ΔT₃、ΔT₄。这些四个温度由观察员确定。

• ΔT = ΔT₀，当目标条纹在测试中的相机下无法检测到时。

• ΔT = ΔT₁，当目标条纹在相机屏幕上以正对比度出现时。

• ΔT = ΔT₂，当目标条纹在相机屏幕上以正对比度消失时。

• ΔT = ΔT₃，当目标条纹在相机屏幕上以负对比度出现时。

• ΔT = ΔT₄，当目标条纹在相机屏幕上以负对比度消失时。

频率（cy/mm）与条纹宽度（mm）对应关系：

MRTD测试结果

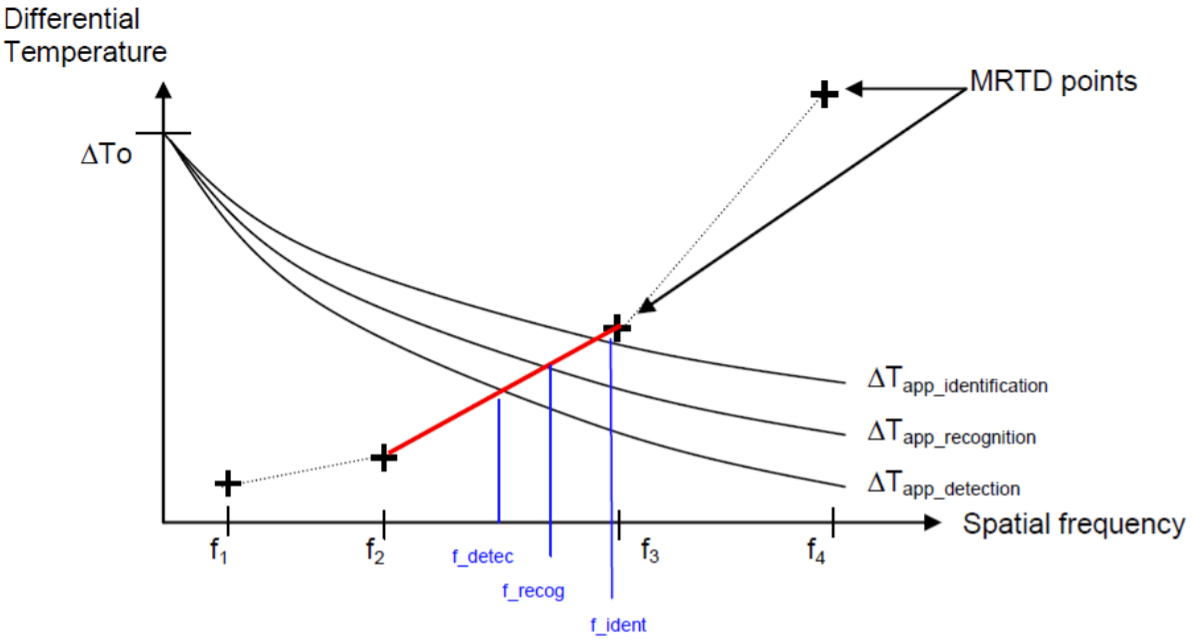

MRTD测试结果可以帮助我们确定物体的检测、识别和确认距离（DRI）。

DRI范围
DRI范围是指在已知MRTD的光电系统下，可以检测（分别是识别或确认）物体的最远距离。这些范围取决于物体的大小、物体与场景之间的温差、大气吸收系数以及所需的检测概率（分别是识别或确认概率）。

DRI测试并不是基于相机图像的测量，而是使用MRTD测量的结果。

计算公式
相关计算通过以下公式进行：

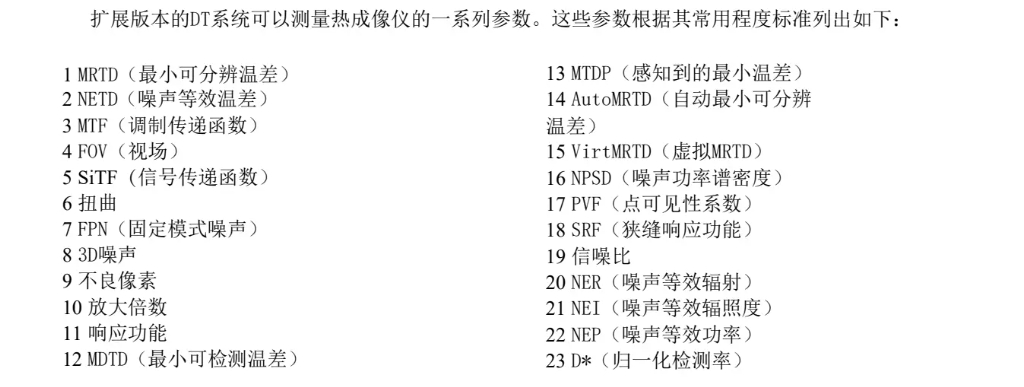

测试设备：Inframet DT 热像仪测试系统

DT系统是Inframet公司受欢迎的产品之一，商。您可以咨询上海明策电子进一步了解DT系统。被全球数百个实验室采用。
