热像仪性能测试中的应用

热像仪作为现代光电系统中不可或缺的检测设备，广泛应用于军事侦察、工业检测、消防安全、医学诊断等多个领域。为确保热像仪的成像质量和检测精度，必须对其多项性能指标进行全面测试与评估。波兰Inframet公司推出的DT系列测试系统（Digital Tester System），即为热像仪测试提供了一套专业、自动化的解决方案。

本文将系统梳理热像仪的主要性能指标，并探讨Inframet DT系统在各指标测试中的适用性及局限。

一、热像仪性能指标概述

热像仪性能测试涉及多个方面，主要包括以下几类：

1. 噪声与响应特性

固定图案噪声（FPN）：传感器在均匀辐射下产生的条纹或斑点状噪声。
噪声等效温差（NETD）：可分辨的最小温差，是衡量灵敏度的重要参数。
非均匀性：图像亮度或温度分布的不均匀程度。
动态范围：从最低到最高信号之间系统可记录的范围。
信号传递函数（STF）：输入辐射信号与输出电信号的响应关系。

2. 图像分辨率特性

调制传递函数（MTF）：系统对不同空间频率信号的传递能力。
对比度传递函数（CTF）：系统对不同频率条纹目标的对比度保持能力。
空间分辨率：系统可分辨的最小细节尺寸。
瞬间视场（IFOV）：单像元对应物面角度范围。
有效瞬间视场（Effective IFOV）：综合衍射、电子处理等因素的实际视场。

3. 图像几何特性

图像变形：成像几何位置与实际位置的偏差。
成像系统线性：信号强度与灰度值间的线性关系。
图像旋转：图像相对于物体方向的旋转误差。
视场（FOV）：相机镜头可观测到的角度范围。

4. 主观检测能力

最小可分辨温差（MRTD）：能分辨目标形状的最小温差。
最小可探测温差（MDTD）：仅能探测到目标存在的最小温差。

5. 其他特性

光谱响应函数：不同波长下的系统响应灵敏度。
视距：在特定分辨率下，可探测或识别目标的距离。
温度稳定性：设备在不同环境温度下性能保持的能力。

二、Inframet DT系统的测试能力分析

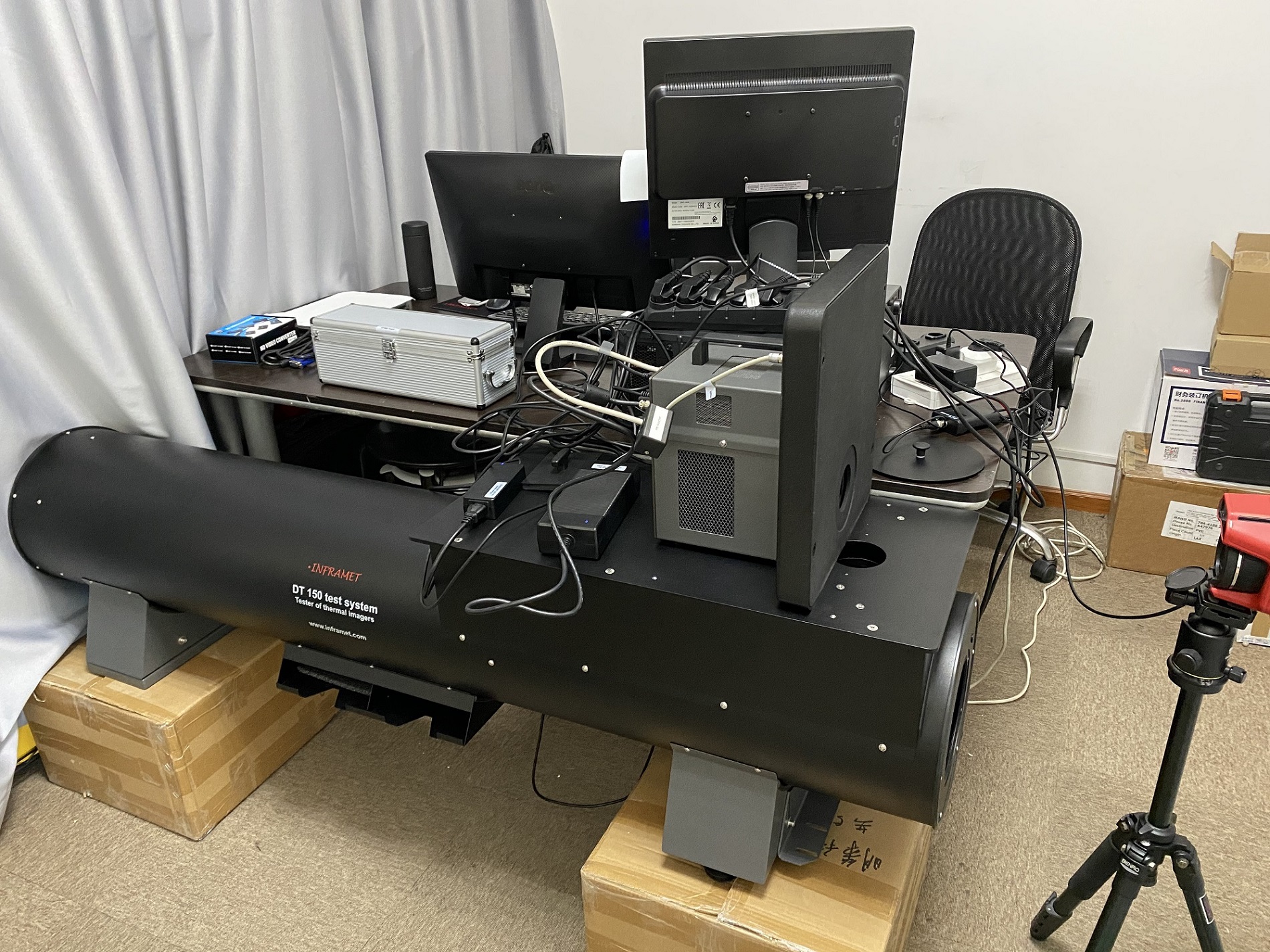

Inframet DT系列测试系统，专门为红外热像仪的实验室检测设计，具备自动化测量、数据分析及报告生成等功能。根据不同型号（如DT-2R、DT-4R等），该系统可支持以下性能指标测试：

性能指标

Inframet DT系统支持情况


固定图案噪声（FPN）	支持
噪声等效温差（NETD）	支持
非均匀性	支持
动态范围	部分支持（测线性度可间接反映）
信号传递函数（STF）	部分支持
调制传递函数（MTF）	支持
对比度传递函数（CTF）	支持
空间分辨率	支持
瞬间视场（IFOV）	支持
有效瞬间视场	支持
图像变形	支持
成像系统线性	支持
图像旋转	支持
视场（FOV）	支持
最小可分辨温差（MRTD）	支持
最小可探测温差（MDTD）	支持
光谱响应函数	不支持，需要光谱仪
视距	间接估算，非真实远距测试
温度稳定性	间接测试，需要恒温箱
