激光类红外测温应用案例
来源:
|
作者:上海明策
|
发布时间: 2021-01-20
|
1156 次浏览
|
分享到:
激光类红外测温的共性：确认激光的波段（主要是测温仪选择上避免测温仪波段与激光波段有重叠），主要应对方法是优先选择满足测量技术要求的且避开激光波段的测温仪，如果选择的型号波段与激光波段相近还要考虑添加合适滤光片（测温仪镜头内或仪器外安装）。
激光类红外测温的共性：确认激光的波段（主要是测温仪选择上避免测温仪波段与激光波段有重叠），主要应对方法是优先选择满足测量技术要求的且避开激光波段的测温仪，如果选择的型号波段与激光波段相近还要考虑添加合适滤光片（测温仪镜头内或仪器外安装）。下边上海明策电子科技有限公司的小编就具体给大家介绍一下激光在塑料焊接过程中温度测量，这也是激光类红外测温比较重要的应用。

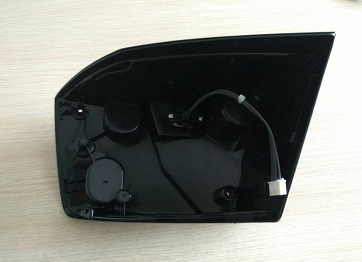

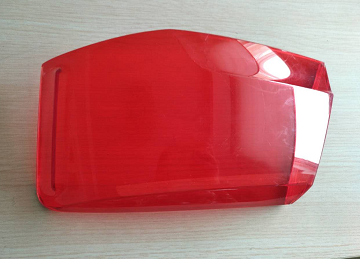

此应用针对汽车尾灯塑料的激光焊接测温，主要如下图所示，汽车尾灯分为两部分——黑色底座和红色灯罩，主要是通过激光将两部分焊接在一起，在焊接过程中，利用红外测温仪对温度进行监控。
主要原理：激光选用1070nm波长，选用次波长的激光是因为可以有效透过红色灯罩而不穿透黑色底座。激光通过红色灯罩后能量在黑色底座停留积聚，从而融化塑料达到将底座和灯罩焊接在一起的目的。
测温难点：红外测温仪是根据不同波段制作的，所以针对此应用，如何在合适的温度范围下，选择最佳波段的测温仪来达到精确测温的目的尤为重要。为此做了以下实验：
通过准备一个25w的钨丝灯作为热源，选择不同波段（0.7…1.1um，1.45…1.8um，2…2.6um，≥3um）的测温仪分别测量透过灯罩和直接测量钨丝灯的温度，通过温度前后数据对比，选择适合的型号。
以上就是激光类红外测温的应用案例。想要了解更多详细信息请大家继续关注我们上海明策电子科技有限公司，我们期待您的光临！
