【Megaspeed】高速摄像机知识讲解
来源:www.monchtec.com | 作者:上海明策 | 发布时间: 2021-06-24 | 154 次浏览 | 分享到:

标准速度视频与高速视频的比较

在当今快节奏的测试和制造环境中,设计周期越来越快,诊断变得越来越困难,导致材料浪费和劳动力成本增加。肉眼无法想象过程的哪一部分导致了所有问题。在设置、维护或研究设计期间使用高速摄像机将减少停机时间,并在涉及跌落测试、设计验证、原型测试、振动分析或质量控制的任何过程中大大提高效率、产品质量和盈利能力。

为什么要使用高速视频?

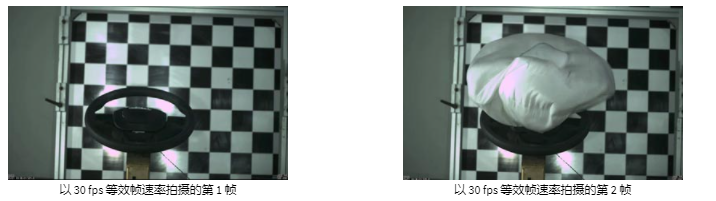

标准的 30 fps(每秒帧数)视频只能提供快速发生事件的少数图像。由于无法精确控制相机的快门速度以消除高速模糊,因此图像太少并且总是模糊。我们都可以与安全气囊充气的速度有关。使用普通相机或肉眼会错过大部分事件。

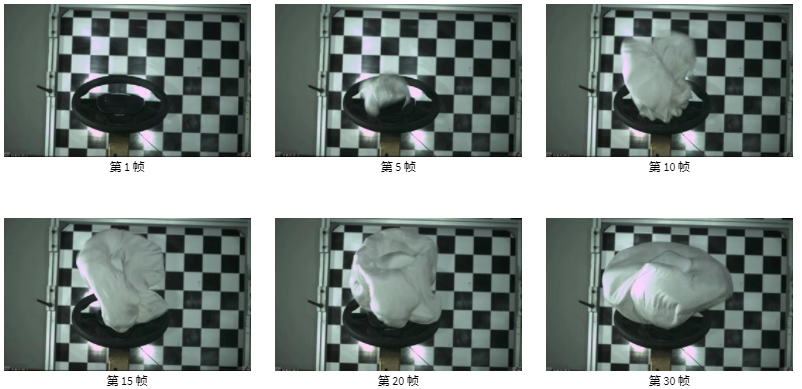

用高速视频记录的气囊序列

以上高速视频将为您提供50至100倍的同一事件图像,让您在研发过程中可以清楚地看到问题所在。


高速相机通常可以通过以下两种方式之一制造:

1、捕获高帧率,通常在 250 – 5000 fps 之间,持续时间较短,从 10 到 120 秒。这些类型的摄像机具有内部 SDRAM,用户在记录事件后下载视频。

2、捕获较低的帧速率,通常在 120 到 1000 fps 之间,持续数小时的持续时间更长。这些类型的相机没有内部 SDRAM。他们将实时视频流式传输到         DVR PC 的硬盘上。


对于大多数高速摄像机,在每秒帧数、分辨率和记录时间之间总是需要权衡。


MegaSpeed高速相机选项

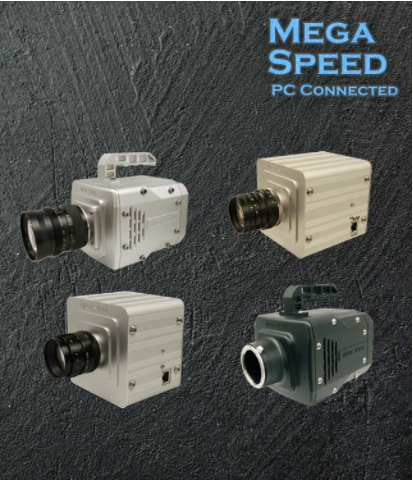

电脑连接

PC 连接相机具有内部 SDRAM,可快速保存文件。它们以 30 fps 的速度向 PC 发送实时预览,同时高速视频保存在相机内部 SDRAM 的循环缓冲区中,以便稍后下载。这些摄像机需要通过千兆以太网连接到 PC 以进行控制和下载。它们的成本可能比同等的“手持式”相机低一点,但不那么便携,必须通过千兆以太网连接到 PC。

>>更多

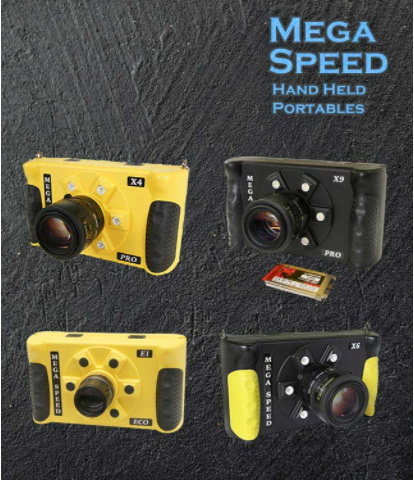

手持便携式相机

手持便携式相机是完全便携的,不需要连接到 PC 的千兆以太网连接即可操作。它们具有用于快速保存的内部 SDRAM、用于文件存储的内置固态驱动器并提供实时预览屏幕。它们还有一个大型触摸屏显示器,并且还内置了高功率工作灯,以防止在低曝光设置期间图像模糊。作为附加功能,手持式摄像机也可以通过与上述 PC 连接的摄像机相同的方式通过千兆以太网连接连接到 PC 并由其控制。

>>更多

PC 连接的 DVR

DVR 摄像机内部没有 SDRAM。这些摄像机将视频数据实时传输回 DVR PC。这些摄像机在功能上与我们的其他高速摄像机相似,只是它们的设计目的是一次记录数小时或数天的高速视频。这些类型的摄像机/DVR 用于您的生产线或测试站,以便在您不在时记录问题。他们会记录并保存每一分钟的细节,让您可以快速回顾并及时诊断问题。您还可以将此系统与您的控制逻辑联系起来,以自动记录和保存特别感兴趣的文件。这些类型的相机用于记录不常见的生产问题或长时间存档您的整个过程。

>>更多
