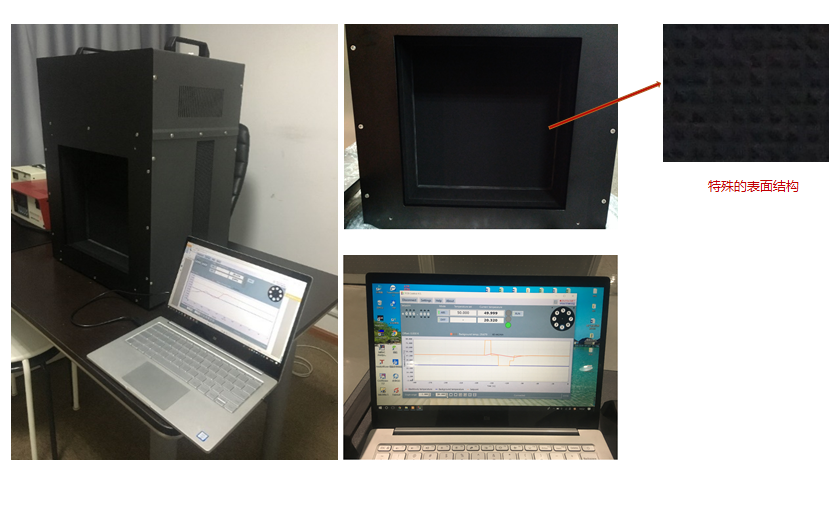

面源黑体炉选择的要素
一、温度范围
低温:-40℃…室温
常温:0…100℃(常用标准型号)
中温:室温…550℃
二、发射面尺寸
矩形面源:50*50mm, 100*100mm,150*150mm,200*200mm, 300*300mm,500*500mm;根据不同要求选择。
三、温度稳定性
重要指标,决定黑体能否正常校准被测目标;数值越小,性能越高;我司黑体可达mK级别。
四、温度均匀性
用来评估热成像传感器的均匀性(一致性)数值越小,性能越高;
五、发射率
评估黑体能否避免热损耗的性能;数值越大,性能越高;我司黑体可达0.98。
不同标准规范对面源黑体的要求
GB T 19665-2005 电子红外成像人体表面测温仪通用规范
标准面源黑体:
发射率不小于0.97
均匀性优于0.1℃
绝对温度值在 30-42 ℃之间设定
控制精度在士0.1℃以内
GBT 19870-2018 工业检测型红外热像仪(替代GBT 19870-2005)
精密低温面辐射源:
温度范围:10-100℃(发射面大小100mm*100mm面阵)
温度均匀性:±0.05℃
发射率:0.97±0.02
稳定度:±0.005℃
JJF 1187-2008 热像仪校准规范
面辐射源:
温度一致性校准
温度范围:100℃以下
靶面发射率:0.97±0.02
温度稳定性:±0.05℃
更多关于面源黑体炉知识可以联系上海明策,上海明策致力于为先进材料生产过程、环保材料检测、计量校准、高速运动研究等行业提供专业的测试解决方案,引进先进的仪器设备。方案涉及红外测温、高清成像、材料研究、标定校准、系统集成。原理涉及光学近、中、远红外波段、可见光波段、太赫兹波段、激光波段等。
